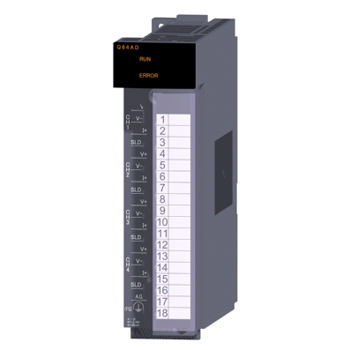

Q64AD 模拟量模块

Q系列A/D转换模块，4通道，电流/电压输入

市场价： 0.00

价格： 0.00

商品信息

商品描述

Q系列A/D转换模块，4通道，电流/电压输入

三菱PLC模拟量输入模块Q64AD产品规格说明：

[模拟输入点] 4点
[模拟输入] 电压 10至10VDC(输入电阻值1MΩ)、电流 0至20mA DC(输入电阻值250Ω)
[数字输出]
16-位标志的二进制正常分辨率模式：–4096~4095
高分辨率模式：–12288至12287、-16384~16383
[I/O特点最大分辨率]
┌──────┬───────────┬───────────┐
│模拟输入范围│ 正常分辨率模式 │高分辨率模式 │
│ ├─────┬─────┼─────┬─────┤
│ │数字输出值│最大分辨率│数字输出值│最大分辨率│
├─┬────┼─────┼─────┼─────┼─────┤
│ │0至10V │ │2.5mV │0至16000 │0.625 mV │
│ ├────┤ ├─────┼─────┼─────┤
│ │0至5V │0 至4000 │125mV │0至12000 │0.416 mV │
│电├────┤ ├─────┤ ├─────┤
│压│1至5V │ │1.0mV │ │0.333 mV │
│ ├────┼─────┼─────┼─────┼─────┤
│ │-10至10V│ │2.5mV │-16000至 │0.625 mV │
│ │ │-4000 │ │ 16000 │ │
│ ├────┤~4000 ├─────┼─────┼─────┤
│ │用户范围│ │0.375mV │-12000至 │0.333 mV │
│ │设置 │ │ │ 12000 │ │
├─┼────┼─────┼─────┼─────┼─────┤
│ │0至20mA │ │5μA │0至12000 │1.66μA │
│ ├────┤0 至4000 ├─────┤ ├─────┤
│电│4至20mA │ │4μA │ │1.33μA │
│流├────┼─────┼─────┼─────┼─────┤
│ │用户范围│-4000 │1.37μA │-12000至 │1.33μA │
│ │设置 │~4000 │ │ 12000 │ │
└─┴────┴─────┴─────┴─────┴─────┘
[精度(与最大数字输出值对应的精度)]
┌────────┬─────────────┬─────────────┐
│模拟输入范围 │ 正常分辨率模式 │ 高分辨率模式 │
│ ├─────────┬───┼─────────┬───┤
│ │环境温度0至55℃ │环境 │环境温度0至55℃ │环境 │
│ ├────┬────┤温度 ├────┬────┤温度 │
│ │带温度补│不带温度│25± │带温度补│不带温度│25± │
│ │偿纠正 │补偿纠正│5℃ │偿纠正 │补偿纠正│5℃ │
├─┬──────┼────┼────┼───┼────┼────┼───┤
│电│0至10V │±0.3% │±0.4% │±0.1%│±0.3% │±0.4% │±0.1%│
│ ├──────┤(±12 │(±16 │(148位│(±48 │(±64 │(±16 │
│ │-10至10V │ 位数) │位数) │数) │位数) │位数) │位数) │
│ ├──────┤ │ │ ├────┼────┼───┤
│ │0至5V │ │ │ │±0.3% │±0.4% │±0.1%│
│压├──────┤ │ │ │(±36 │(±64 │(±12 │
│ │1至5V │ │ │ │位数) │位数) │位数) │
│ ├──────┤ │ │ │ │ │ │
│ │用户范围设置│ │ │ │ │ │ │
├─┼──────┤ │ │ │ │ │ │
│电│0至20mA │ │ │ │ │ │ │
│ ├──────┤ │ │ │ │ │ │
│ │4至20 mA │ │ │ │ │ │ │
│流├──────┤ │ │ │ │ │ │
│ │用户范用设置│ │ │ │ │ │ │
└─┴──────┴────┴────┴───┴────┴────┴───┘
[转换速度] 80μs/通道(当有温度漂移时,不管使用的通道数目有多少都将使用加上160μs所得的时间)
[绝对最大输入] 电压±15V;电流±30mA
[E2PROM 写入次数] 最高10 万次
[隔离方法]
I/O端子和PLC电源之间：光电耦合器隔离
通道之间：非隔离的
[介电电压] I/O端子和PLC电源之间：500VAC 1分钟
[绝缘电阻] I/O端子和PLC 电源之间：500VDC 20MΩ或更大
[占用点数] 16点
[连接端子] 18-点端子排
[适用线径] 0.3至0.75mm2
[适用压装端子] R1.25-3(不能使用带套管的压装端子)
[内部电流消耗(5VDC)] 0.63 A
[外形尺寸H*W*D] 98*27.4*90mm
[重量] 0.18kg
