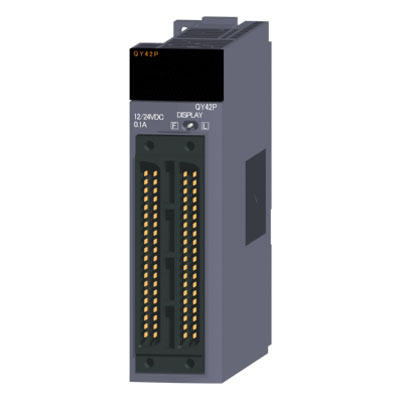

QY42P 输出模块
12/24VDC，64点，带短路保护，40-引脚连接器*2，晶体管漏型输出
0.00
0.00
商品描述
12/24VDC，64点，带短路保护，40-引脚连接器*2，晶体管漏型输出
三菱PLC Q系列输出模块QY42P规格详细说明:
┌─────────┬───────────────────────┐
│输出类型 │晶体管漏型输出模块 │
├─────────┼───────────────────────┤
│输出点数 │64点 │
├─────────┼───────────────────────┤
│隔离方法 │光电耦合器 │
├─────────┼───────────────────────┤
│额定负载电压 │12-24VDC(+20/-15%) │
├─────────┼───────────────────────┤
│最大负载电流 │0.1A/点，1.6A/公共端 │
├─────────┼───────────────────────┤
│最大起动电流 │0.7A,10ms或更短 │
├─────────┼───────────────────────┤
│OFF时的泄漏电流 │0.1mA或更小 │
├─────────┼───────────────────────┤
│ON时的最大电压降 │0.1VDC(标准) 0.1A，0.2VDC(最大) 0.1A │
├─────────┼───────────────────────┤
│ON->OFF响应时间 │1ms或更短 │
├─────────┼───────────────────────┤
│OFF->ON响应时间 │1ms或更短(额定负载、电阻负载) │
├─────────┼───────────────────────┤
│电涌抑制器 │齐纳二极管 │
├─────────┼───────────────────────┤
│保险丝 │无 │
├─────────┼───────────────────────┤
│外部电源电压 │12-24VDC (+20/-15%)(纹波系数在5%以内) │
├─────────┼───────────────────────┤
│外部电源电流 │20mA(在24VDC时)/公共端 │
├─────────┼───────────────────────┤
│介电耐压电压 │560VAC ms/3个周期(海拔2000m (6557.38英尺)) │
├─────────┼───────────────────────┤
│绝缘电阻 │由绝缘电阻测试仪测出10MΩ或更高 │
├─────────┼───────────────────────┤
│抗扰度 │通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz │
│ │嗓声频率的嗓声模拟器 │
│ │───────────────────────┤
│ │第一瞬时嗓声IEC61000-4-4: 1kV │
├─────────┼───────────────────────┤
│防护等级 │IP2X │
├─────────┼───────────────────────┤
│公共端子排列 │32点/公共端(公共端:1A01，1A01，2A01，2A02) │
├─────────┼───────────────────────┤
│I/O点数 │64(按64点输出模块设置I/O分配。) │
├─────────┼───────────────────────┤
│保护功能 │有(过热/短路保护)以1点为增量激活过热/短路保护 │
├─────────┼───────────────────────┤
│运行指示器 │ON指示(LED) │
├─────────┼───────────────────────┤
│外部连接 │40-引脚连接器 *2排 │
├─────────┼───────────────────────┤
│适用线径 │电缆芯：0.3mm2(用于A6CON1) │
├─────────┼───────────────────────┤
│外部接线连接器 │A6CON1,A6CON2, A6CON3(可选项) │
├─────────┼───────────────────────┤
│连接器/端子转换器 │A6TBXY36，A6TBXY54 │
├─────────┼───────────────────────┤
│5VDC内部电流消耗 │105mA(标准:所有点ON) │
├─────────┼───────────────────────┤
│外形尺寸(H*W*D) │98*27.4*90[mm] │
├─────────┼───────────────────────┤
│重量 │0.17kg │
└─────────┴───────────────────────┘
QY42P外部连接图：
┌─────────┬───────────────────────┐
│输出类型 │晶体管漏型输出模块 │
├─────────┼───────────────────────┤
│输出点数 │64点 │
├─────────┼───────────────────────┤
│隔离方法 │光电耦合器 │
├─────────┼───────────────────────┤
│额定负载电压 │12-24VDC(+20/-15%) │
├─────────┼───────────────────────┤
│最大负载电流 │0.1A/点，1.6A/公共端 │
├─────────┼───────────────────────┤
│最大起动电流 │0.7A,10ms或更短 │
├─────────┼───────────────────────┤
│OFF时的泄漏电流 │0.1mA或更小 │
├─────────┼───────────────────────┤
│ON时的最大电压降 │0.1VDC(标准) 0.1A，0.2VDC(最大) 0.1A │
├─────────┼───────────────────────┤
│ON->OFF响应时间 │1ms或更短 │
├─────────┼───────────────────────┤
│OFF->ON响应时间 │1ms或更短(额定负载、电阻负载) │
├─────────┼───────────────────────┤
│电涌抑制器 │齐纳二极管 │
├─────────┼───────────────────────┤
│保险丝 │无 │
├─────────┼───────────────────────┤
│外部电源电压 │12-24VDC (+20/-15%)(纹波系数在5%以内) │
├─────────┼───────────────────────┤
│外部电源电流 │20mA(在24VDC时)/公共端 │
├─────────┼───────────────────────┤
│介电耐压电压 │560VAC ms/3个周期(海拔2000m (6557.38英尺)) │
├─────────┼───────────────────────┤
│绝缘电阻 │由绝缘电阻测试仪测出10MΩ或更高 │
├─────────┼───────────────────────┤
│抗扰度 │通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz │
│ │嗓声频率的嗓声模拟器 │
│ │───────────────────────┤
│ │第一瞬时嗓声IEC61000-4-4: 1kV │
├─────────┼───────────────────────┤
│防护等级 │IP2X │
├─────────┼───────────────────────┤
│公共端子排列 │32点/公共端(公共端:1A01，1A01，2A01，2A02) │
├─────────┼───────────────────────┤
│I/O点数 │64(按64点输出模块设置I/O分配。) │
├─────────┼───────────────────────┤
│保护功能 │有(过热/短路保护)以1点为增量激活过热/短路保护 │
├─────────┼───────────────────────┤
│运行指示器 │ON指示(LED) │
├─────────┼───────────────────────┤
│外部连接 │40-引脚连接器 *2排 │
├─────────┼───────────────────────┤
│适用线径 │电缆芯：0.3mm2(用于A6CON1) │
├─────────┼───────────────────────┤
│外部接线连接器 │A6CON1,A6CON2, A6CON3(可选项) │
├─────────┼───────────────────────┤
│连接器/端子转换器 │A6TBXY36，A6TBXY54 │
├─────────┼───────────────────────┤
│5VDC内部电流消耗 │105mA(标准:所有点ON) │
├─────────┼───────────────────────┤
│外形尺寸(H*W*D) │98*27.4*90[mm] │
├─────────┼───────────────────────┤
│重量 │0.17kg │
└─────────┴───────────────────────┘
